电动调节蝶阀
□结构特点和应用范围
型电子式电动调节蝶阀是由3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系统，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。适用于含悬浮颗粒的流体及浓浊、浆状流体的调节和控制，广泛应用于化工、石油、冶金、电站等工业生产过程中。
□技术参数和性能指标

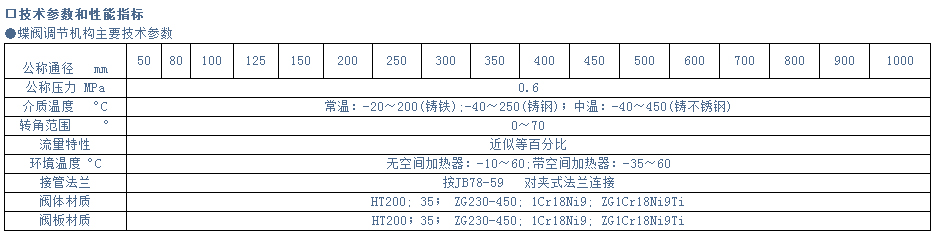

●蝶阀调节机构主要技术参数
●3610L直行程电子式电动执行机构主要技术参数
|
型 号 |
输出力N |
速度mm/s |
最大行程mm |
技术参灵敏 |
|
361LSC-99 |
10000 |
2.0 |
100 |
电源：220V+10%V a.c. |
●3610R角行程电子式电动执行机构技术参数
|
型 号 |
输出力N·m |
动作时间s/90º |
转角 |
技术参数 |
|
361RSA-02 |
20 |
8.5 |
60º |
电源：AC220V±10%V a.c. |
|
361RSA-05 |
50 |
17.0 |
||
|
361RSB-10 |
100 |
18.0 |
||
|
361RSB-20 |
200 |
36.0 |
||
|
361RSC-30 |
300 |
24.0 |
||
|
361RSC-50 |
500 |
42 |
||
|
361RSC-60 |
600 |
48.0 |
||
|
361RXB-10 |
100 |
18.0 |
||
|
361RXB-20 |
200 |
36.0 |
●性能指标
|
|
指 标 值 |
||
|
基 本 误 差 % |
±2.5 |
||
|
回 差 % |
2.0 |
||
|
死 区 % |
3.0 |
||
|
始终点偏差% |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差 % |
+2.5 |
||
|
允许泄漏量1/h |
2×10-2×阀额定容量 |
||
●额定流量系数Kv
|
|
10º |
20º |
30º |
40º |
50º |
60º |
70º |
|
|
公 |
50 |
1.9 |
7.5 |
17 |
30 |
46 |
64 |
85 |
|
80 |
6.7 |
15 |
30 |
55 |
92 |
140 |
220 |
|
|
100 |
10 |
23 |
46 |
85 |
140 |
220 |
340 |
|
|
125 |
16 |
35 |
70 |
130 |
220 |
340 |
530 |
|
|
150 |
20 |
50 |
100 |
190 |
320 |
490 |
770 |
|
|
200 |
40 |
90 |
180 |
340 |
570 |
870 |
1360 |
|
|
250 |
60 |
140 |
290 |
530 |
900 |
1380 |
2130 |
|
|
300 |
90 |
200 |
410 |
760 |
1280 |
1960 |
3060 |
|
|
350 |
130 |
280 |
550 |
1040 |
1750 |
2660 |
4160 |
|
|
400 |
160 |
370 |
730 |
1340 |
2300 |
4400 |
5450 |
|
|
450 |
200 |
470 |
930 |
1700 |
2900 |
3480 |
6900 |
|
|
500 |
250 |
570 |
1140 |
2120 |
3560 |
5430 |
8500 |
|
|
600 |
360 |
820 |
1630 |
3050 |
5140 |
7840 |
12200 |
|
|
700 |
500 |
1120 |
2200 |
4160 |
7000 |
10600 |
16600 |
|
|
800 |
650 |
1450 |
2900 |
5400 |
9100 |
13800 |
21700 |
|
|
900 |
810 |
1839 |
3726 |
6885 |
11583 |
17658 |
27540 |
|
|
1000 |
1000 |
|||||||

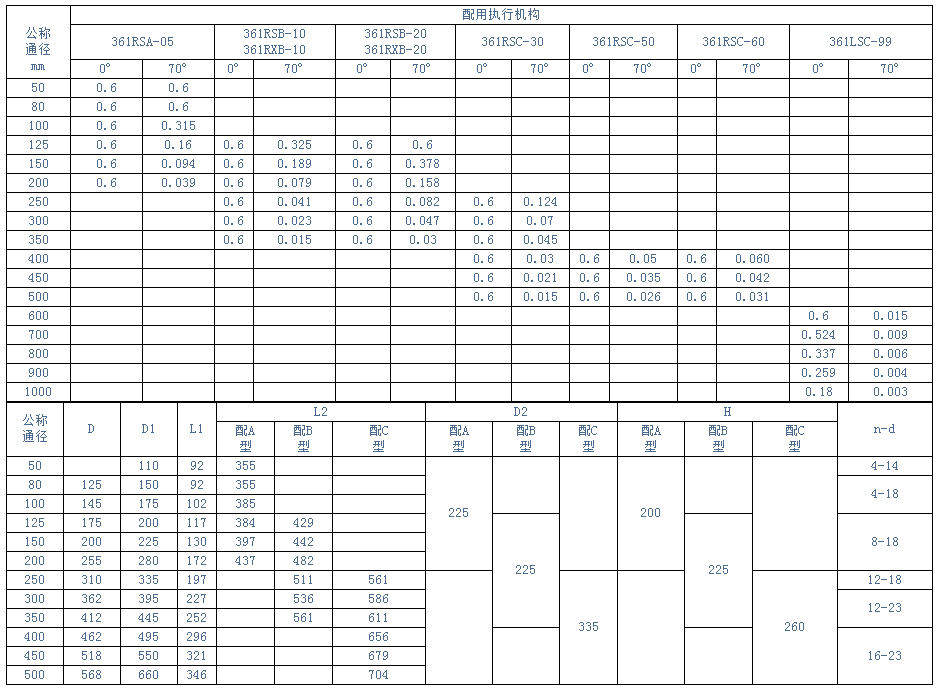

●允许压差 MPa
□外形尺寸
●ZDRW DN50～500 外形尺寸mm
●ZDLW DN600-1000外形尺寸mm
零件名称 |
材料 |
温度范围ºC |
|
最 小 |
最 大 |
||
阀体、阀板 |
HT200 |
-20 |
200 |
35 |
-40 |
450 |
|
ZG230-450 |
|||
1Cr18Ni9 |
|||
ZG1Cr18Ni9Ti |
-40 |
600 |
|

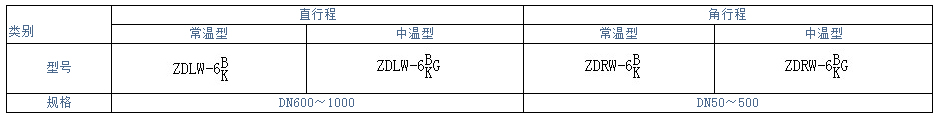

□主要零件材料及推荐使用温度范围
□订货须知
订货时应详细说明以下条件：
●产品型号；
●工作温度范围；
●公称通径和额定流量系数Kv;
●执行器内是否带空间加热器，是否带过载保护装置；
●阀前压力，阀后压力，公称压力；
●阀体、阀板材料；
●是否有其它要求。
注：电子式电动执行机构和蝶阀调节机构分别接受单机订货。
